Shield RMSc pēdas nospieduma standarts

2025. gada 18. februāris

Kuru kolimatori jūs varēsiet uzstādīt uz stiprinājuma ar RMSc vai Shield RMSc pēdas nospiedumu? Vai jūs varēsiet uzstādīt Sig Sauer Romeo Zero uz tās pašas plāksnes kā Shield RMSc? Šajā rakstā mēs aptveram pilnu Shield RMSc pēdas nospieduma saderību.

Pēdas nospieduma saderība izskaidrota

Ko nozīmē "pēdas nospiedums"? Termins pēdas nospiedums attiecas uz optiskās ierīces pamatnes kontaktligzdu un skrūvju caurumu struktūru.

Un ko tas nozīmē, ja pēdas nospiedumi ir saderīgi?

Katrai optiskajai tēmēklim ir kāda pamatne uzstādīšanai. Pamatne sastāv no tapām dažādās pozīcijās un skrūvju caurumiem, kas tiek izmantoti tēmēkļa nostiprināšanai pie stiprinājumiem. Ja jebkuras divas tēmēkļi izmanto vienu un to pašu pamatni uzstādīšanai, mēs sakām, ka tām ir vienāds pēdas nospiedums.

Šajā rakstā mēs parādām, kuras kolimators tēmēkļi dalās ar vienādu pēdas nospiedumu.

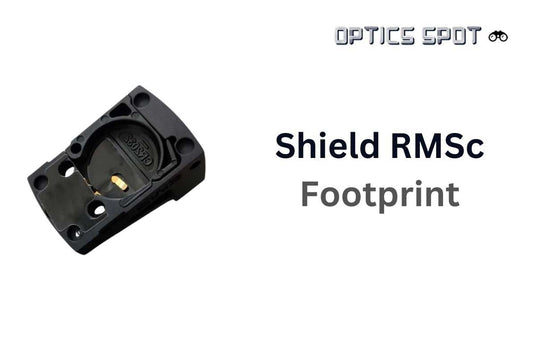

Shield RMSc pēdas nospieduma raksts

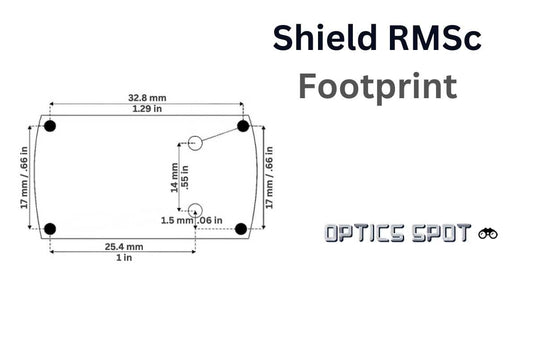

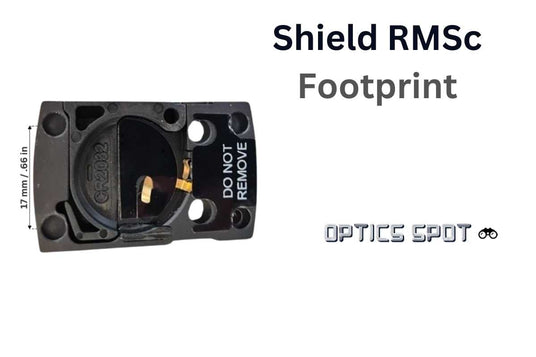

Shield RMSc pēdas nospiedums sastāv no četrām kontaktligzdām tēmēkļa stūros un diviem skrūvju caurumiem tēmēkļa aizmugurē.

Priekšējās kā arī aizmugurējās kontaktligzdas ir 17mm / 0.66 collas attālumā viena no otras. Attālums no aizmugurējām kontaktligzdām līdz priekšējām kontaktligzdām ir 32,8mm / 1.29 collas. Šo četru kontaktligzdu pozīcija atbilst tapu pozīcijai, kas atrodas uz jebkura šī standarta stiprinājuma virsmas.

Skrūvju caurumi atrodas optiskās ierīces aizmugurējā daļā. Tie kalpo tēmēkļa nostiprināšanai pie stiprinājumiem. Šie divi skrūvju caurumi ir 14mm / 0.55 collas attālumā viens no otra.

Skrūves, kas jāizmanto šiem skrūvju caurumiem, vienmēr ir iekļautas komplektā ar tēmēkli.

Saderīgi kolimatori

RMSc pēdas nospiedumu dalās daudzi citi ražotāji tirgū.

Zemāk jūs varat atrast pilnu sarakstu ar kolimators tēmēkļi, kas darbosies ar Shield RMSc pēdas nospiedumu.

Shield RMSc standard

ADE Advanced Optics RD3-018 Spike,
ADE Advanced Optics RD3-021 Nuwa,
Burris FastFire C,
JPoint MRD,
MECANIK MO1,
Olight Osight K,
Olight Osight S,
Olight Osight SE [RD],
Olight Osight SE 6 MOA [GR],
Riton X3 Tactix PRD,
Shield AMS,
Shield AMSc,
Shield OMSsc,
Shield SMS,
Shield SMS2,
Shield SMSc,
Shield RMS,
Shield RMS2,
Shield RMSc,
Shield RMSsc,
Shield RMSd,
Shield RMSw,
Shield RMSx,
Sig Romeo Zero,
Sig Romeo-X,
Sightmark Mini Shot A-Spec M3,
Swampfox Sentinel 1×16,
UTG OP3 Mini Micro,
Vector Optics Frenzy-S 1x16x22,
Vector Optics Frenzy-S 1x17x24 MIC,
Vector Optics Frenzy-S 1x17x24 SAS,
Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle,
Vector Optics Frenzy-S 1x19x28,
Vortex Defender CCW

Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle kolimators

(1)

€189,00 EUR

Ir noliktavā (32 vienības)

Skatīt detaļas
Vector Optics Frenzy-S 1x17x24 MIC

(2)

€139,00 EUR

Ir noliktavā (25 vienības)

Skatīt detaļas
Sightmark Mini Shot A-Spec M3 Micro Refleksa Tēmēklis kolimators

€144,99 EUR

Ir noliktavā (24 vienības)

Skatīt detaļas
Vortex Defender CCW

(2)

€320,00 EUR

Zema noliktava (10 vienības)

Skatīt detaļas
Olight Osight SE [sarkans]

(1)

€239,95 EUR

Zema noliktava (19 vienības)

Skatīt detaļas
Olight Osight S

€299,95 EUR

Zema noliktava (20 vienības)

Skatīt detaļas
Shield RMSx [Stikls]

(1)

€516,00 EUR

Zema noliktava (20 vienības)

Skatīt detaļas
Izpārdots

Vector Optics Frenzy-S 1x17x24 SAS

€159,00 EUR

Skatīt detaļas

Kā uzstādīt kolimators ar Shield RMSc pēdas nospiedumu

Tas ir atkarīgs no tā, kādu ierīci vēlaties uzstādīt.

Vai jūs to uzstādīsiet uz pikatinī stiprinājuma? T.i., ierocis aprīkots ar picatinny sliede? Tad jums jāmeklē pikatinī stiprinājums ar Shield RMSc pēdas nospiedumu.
Vai jūs to uzstādīsiet uz pistoles? Un vai pistole būs optics ready (ar pistoles slīdni, kas izgriezts priekš kolimators). Tad jums jāmeklē kolimatora stiprinājums ar Shield RMSc pēdas nospiedumu.
Vai tā būs standarta pistole bez šāda izgriezuma? Tad jums jāmeklē optiskā plāksne ar Shield RMSc pēdas nospiedumu.

Citi pēdas nospiedumu standarti

Ir daudz dažādu bāzu kolimators tēmēkļi, bet citi visbiežāk sastopamie ir šādi:
