Holosun K-series footprint standard

Kādus kolimatorus varēs uzstādīt uz tā paša stiprinājuma kā Holosun K-series modeļus? Vai būs iespējams uzstādīt Trijicon RMR uz tās pašas plāksnes kā K-series optikām? Šajā rakstā aplūkojam pilnu Holosun K-series footprint saderību.

Footprint saderības skaidrojums

Ko nozīmē "kolimatora footprint"? Termins footprint attiecas uz ligzdu un skrūvju caurumu struktūru optiskās ierīces pamatnē.

Un ko nozīmē tas, ja footprint ir saderīgi?

Katrai optiskajai tēmēšanas ierīcei ir kāda pamatne stiprināšanai. Pamatne sastāv no tapām dažādās pozīcijās un skrūvju caurumiem, ko izmanto tēmēkļa fiksēšanai pie adaptera plāksnes vai stiprinājuma. Ja jebkuri divi tēmēkļi stiprināšanai izmanto vienādu pamatni, mēs sakām, ka tiem ir vienāds footprint.

Šajā rakstā parādām, kuriem kolimatoriem ir vienāds footprint.

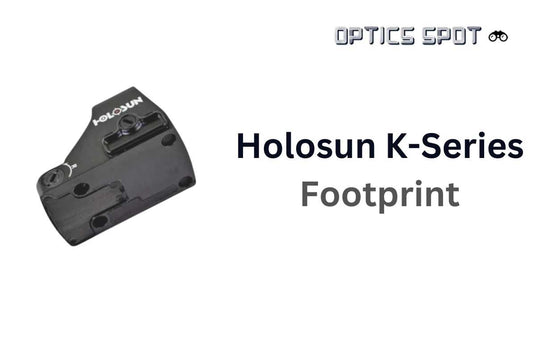

Holosun K-series footprint raksts

K-series kolimatora footprint ir Shield RMSc standarta modifikācija. Salīdzinot ar Shield standartu, K-serie nav ligzdu ierīces aizmugurē, un arī priekšējās ligzdas ir nedaudz seklākas. Tas nozīmē, ka, lai pielāgotu kolimatoru Shield standartam, būtu jānogriež aizmugurējās tapas un jāsaīsina priekšējās tapas.

Tomēr modifikācija rada arī citus riskus - jūs varat sabojāt stiprinājumu. Tāpat šādas modifikācijas dēļ jūs zaudēsiet šāda stiprinājuma garantiju. Šī iemesla dēļ mēs aplūkojam K-series footprint kā atsevišķu stiprinājuma standartu, nevis kā Shield RMSc standartu.

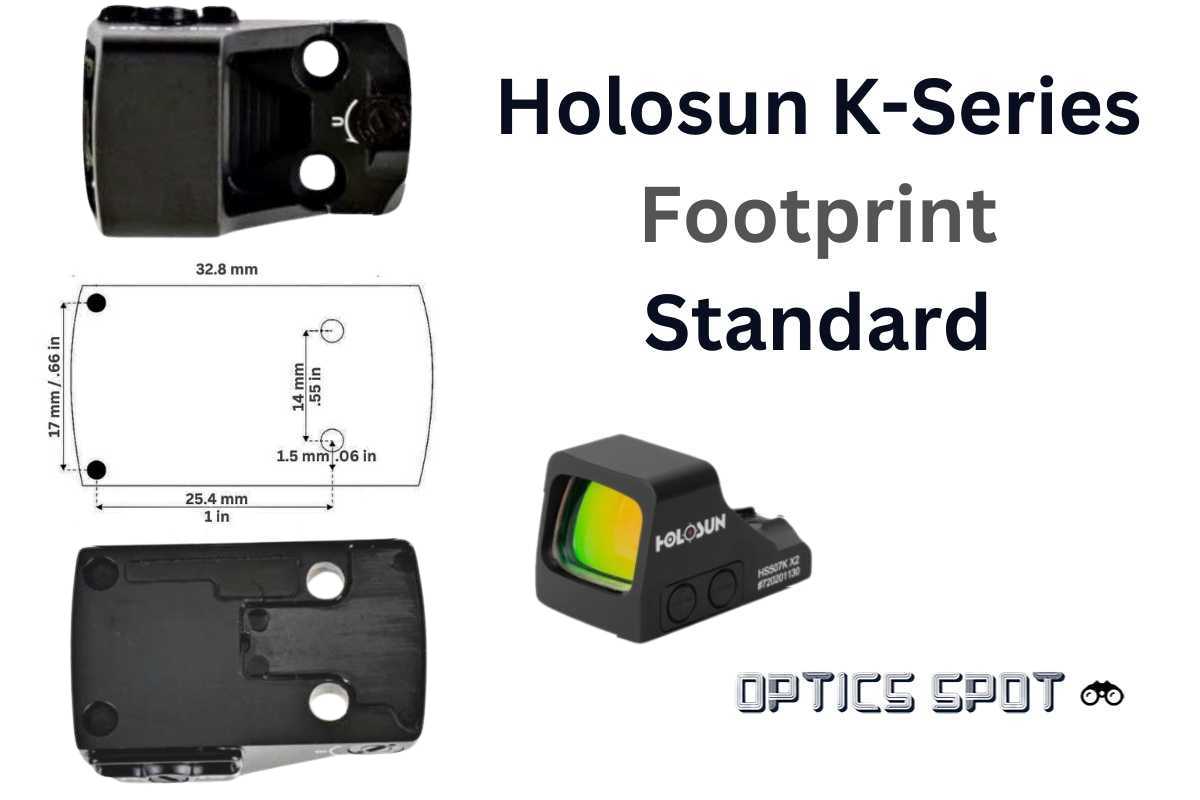

Holosun K-series rakstu veido divas ligzdas tēmēkļa priekšējās daļas priekšējos stūros un divi skrūvju caurumi tēmēkļa aizmugurē.

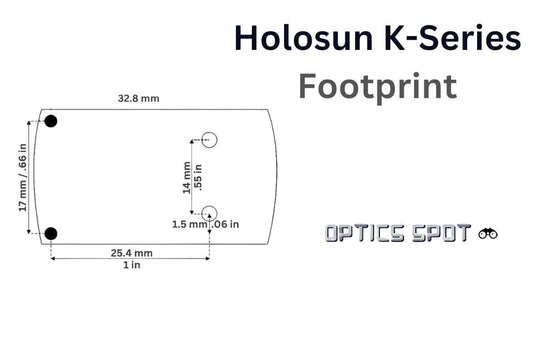

Priekšējās ligzdas atrodas 17 mm / 0.66 collas attālumā viena no otras. Šo divu ligzdu novietojums atbilst tapu novietojumam uz jebkura šim standartam paredzēta stiprinājuma montāžas virsmas.

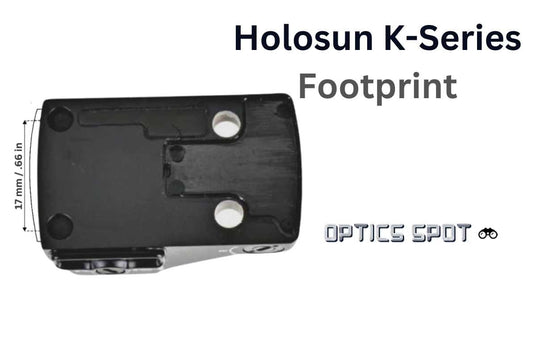

Skrūvju caurumi ir izvietoti optiskās ierīces aizmugurējā daļā. Tie kalpo tēmēkļa fiksācijai pie stiprinājumiem. Šie divi skrūvju caurumi atrodas 14 mm / 0.55 collas attālumā viens no otra.

Skrūves, kas jāizmanto šiem skrūvju caurumiem, vienmēr ir iekļautas komplektā ar tēmēkli.

Saderīgie kolimatori

Holosun K-series footprint izmanto tikai daži citi Holosun ražotie modeļi.

Zemāk varat atrast pilnu kolimatoru sarakstu, kas darbosies ar K-series red dot footprint.

Holosun K-serie standard

Holosun

Kolimatori ar Holosun K-serie footprint

Skatīt visu

Kā uzstādīt kolimatoru ar Holosun K-series footprint

Tas ir atkarīgs no tā, uz kādas ierīces vēlaties to uzstādīt.

Citi footprint standarti

Kolimatoriem ir daudz dažādu bāžu, bet citi visizplatītākie ir šādi:
