Holosun K-series footprint standard

Kurus kolimatorus jūs varēsiet uzstādīt uz tā paša stiprinājuma kā Holosun K-series modeļus? Vai būs iespējams uzstādīt Trijicon RMR uz tās pašas plāksnes kā K-series optiku? Šajā rakstā mēs apskatām Holosun K-series footprint pilnu saderību.

Footprint saderības skaidrojums

Ko nozīmē "kolimatora footprint"? Termins footprint attiecas uz ligzdu un skrūvju caurumu izvietojumu optiskās ierīces pamatnē.

Un ko nozīmē, ja footprint ir savietojami?

Katrai optikai ir pamatne stiprināšanai. Pamatne sastāv no tapām dažādās pozīcijās un skrūvju caurumiem, kas tiek izmantoti tēmēkļa nostiprināšanai pie adaptera plāksnes vai stiprinājuma. Ja diviem tēmēkļiem ir vienāda pamatne stiprināšanai, mēs sakām, ka tiem ir vienāds footprint.

Šajā rakstā mēs parādām, kuri kolimatora mehāniskie tēmēkļi izmanto vienādu footprint.

Holosun K-series footprint pattern

K-sērijas kolimatora footprint ir Shield RMSc standarta modifikācija. Salīdzinot ar Shield standartu, K-sērijai nav ligzdu ierīces aizmugurē, un arī priekšējās ligzdas ir nedaudz mazāk dziļas. Tas nozīmē, ka, lai pielāgotu kolimatoru Shield standarta stiprinājumam, jums būs jānogriež aizmugurējie tapas un jāsaīsina priekšējās tapas.

Tomēr modifikācija rada citus riskus – jūs varat sabojāt stiprinājumu. Tāpat jūs zaudēsiet garantiju šādam stiprinājumam modifikācijas dēļ. Tāpēc mēs atsevišķi izceļam K-sērijas footprint kā atsevišķu stiprinājuma standartu, nevis Shield RMSc standartu.

Holosun K-sērijas paraugs sastāv no divām ligzdām priekšējās stūra daļās uz tēmēkļa priekšpuses un divām skrūvju atverēm tēmēkļa aizmugurē.

Priekšējās ligzdas atrodas 17 mm / 0,66 collas viena no otras. Šo divu ligzdu novietojums atbilst tapu novietojumam uz jebkura šī standarta stiprinājuma montāžas virsmas.

Skrūvju atveres atrodas optiskās ierīces aizmugurējā daļā. Tās kalpo tēmēkļa nostiprināšanai pie stiprinājumiem. Šīs divas skrūvju atveres atrodas 14 mm / 0,55 collas viena no otras.

Skrūves, kas paredzētas šīm skrūvju atverēm, vienmēr ir iekļautas komplektā ar tēmēkli.

Saderīgie kolimatori

Holosun K-sērijas footprint izmanto tikai daži citi Holosun ražotie modeļi.

Zemāk ir pilns to kolimatora mehānisko tēmēkļu saraksts, kas darbosies ar K-sērijas kolimatora footprint.

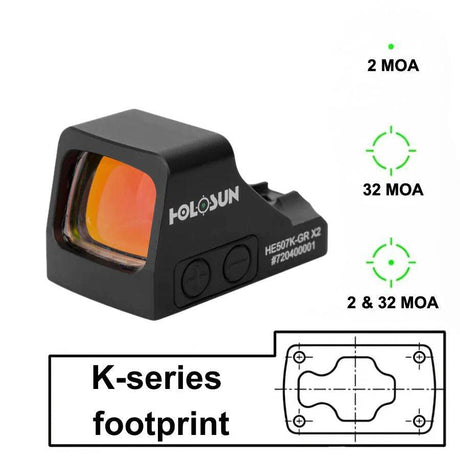

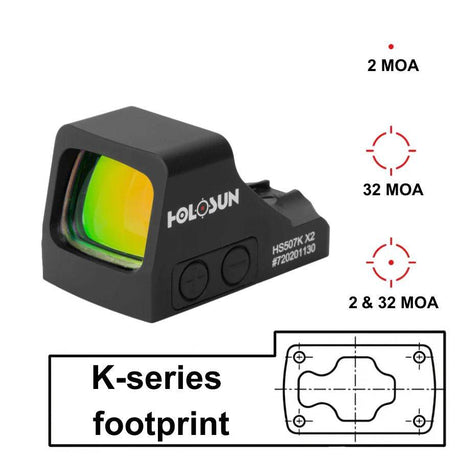

Holosun K-serie standard

Holosun

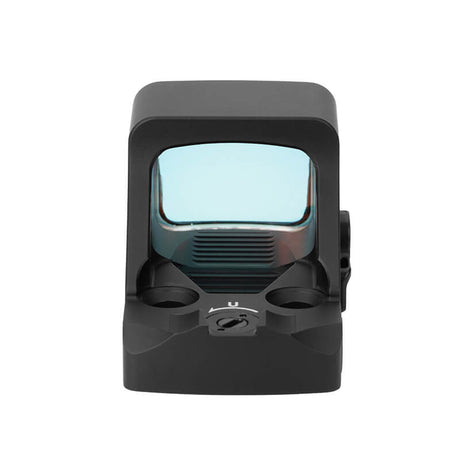

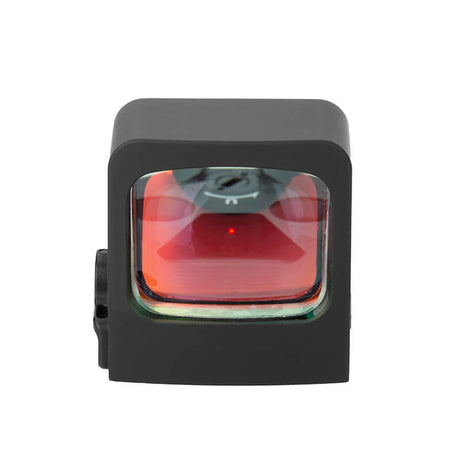

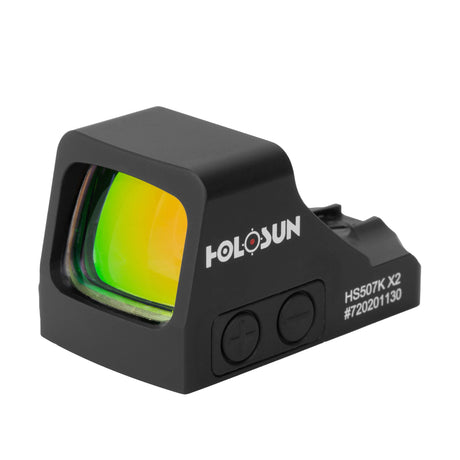

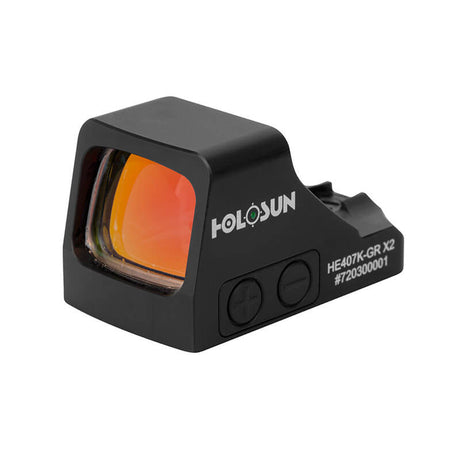

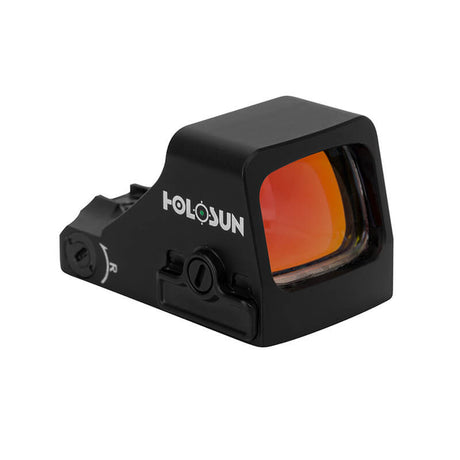

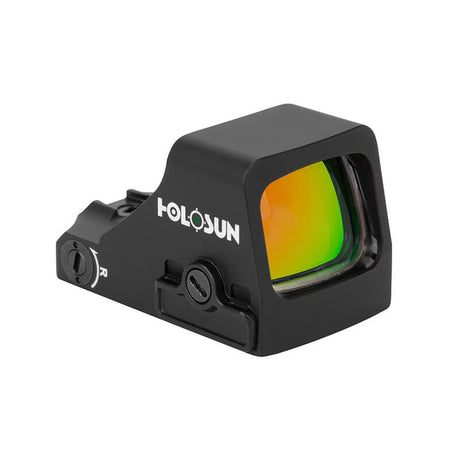

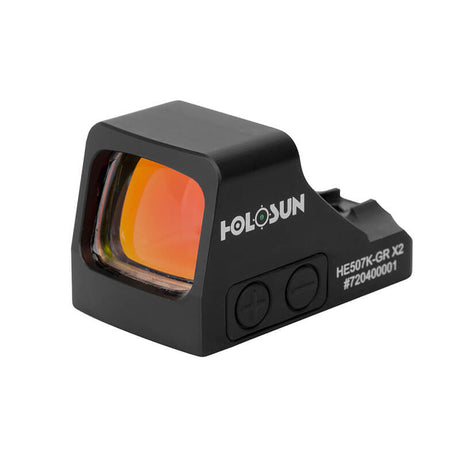

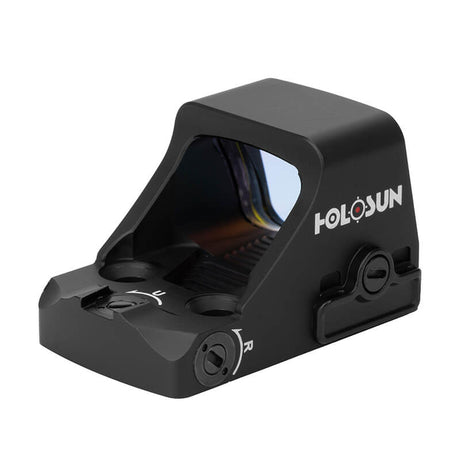

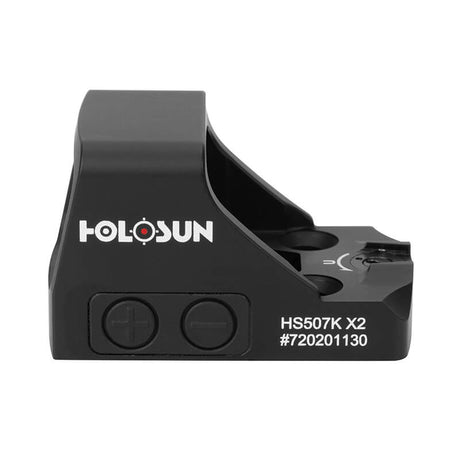

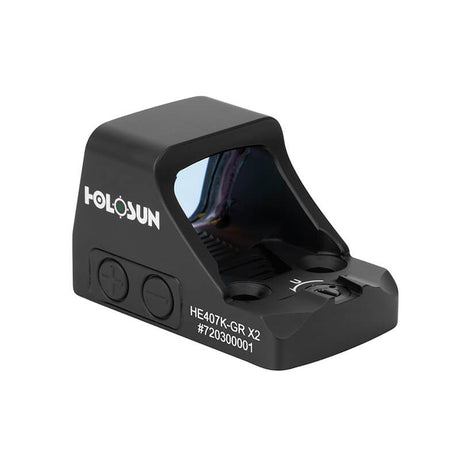

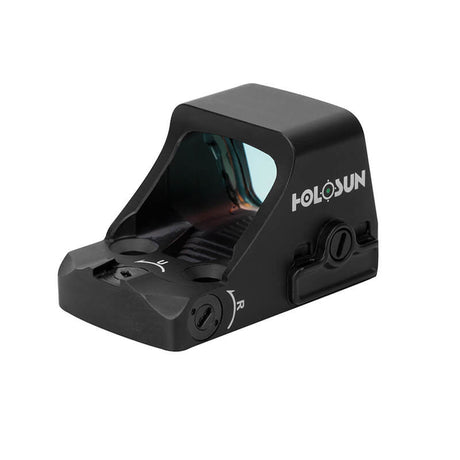

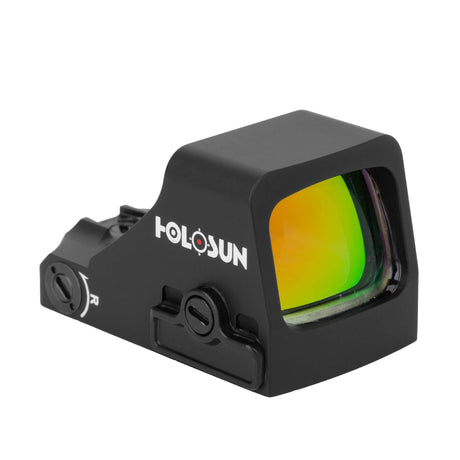

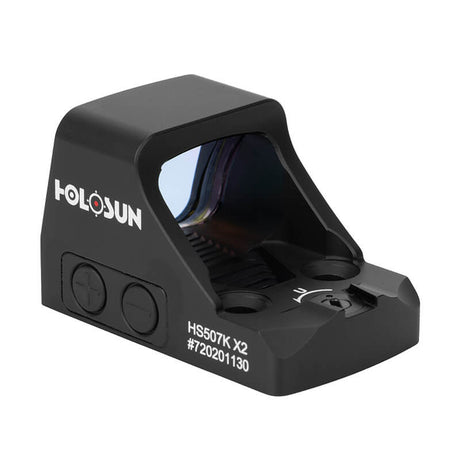

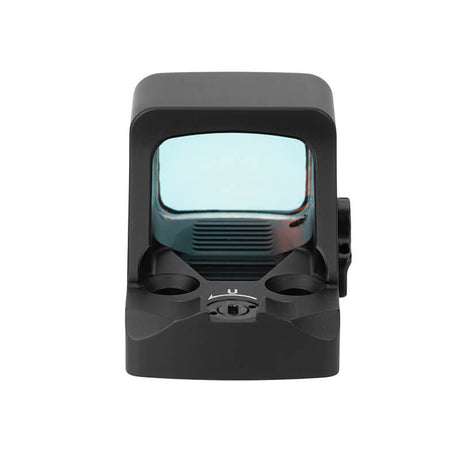

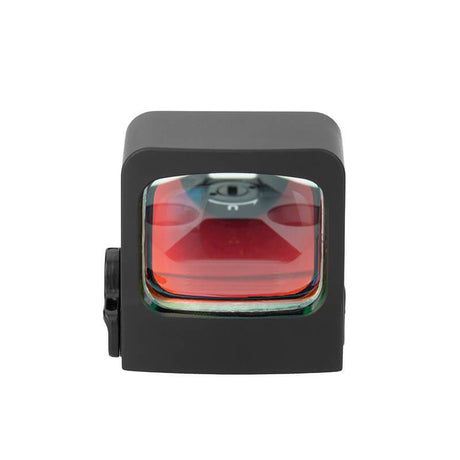

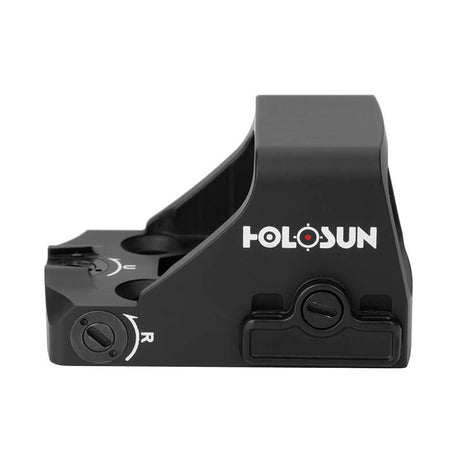

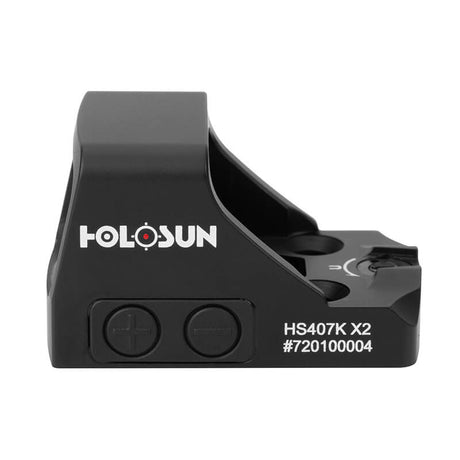

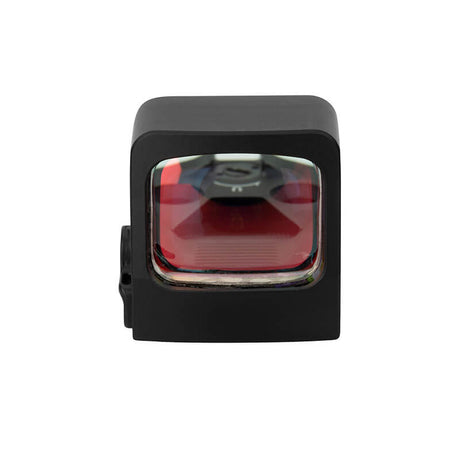

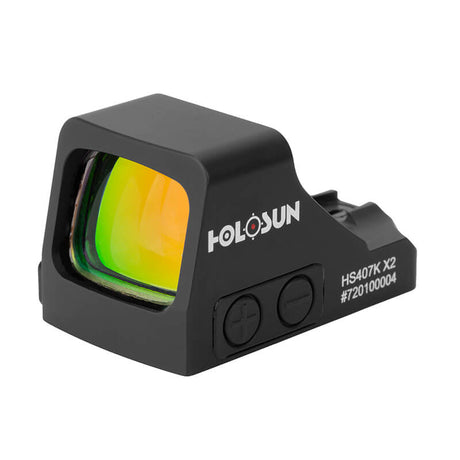

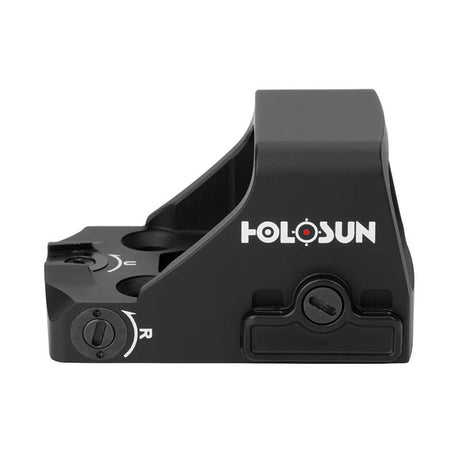

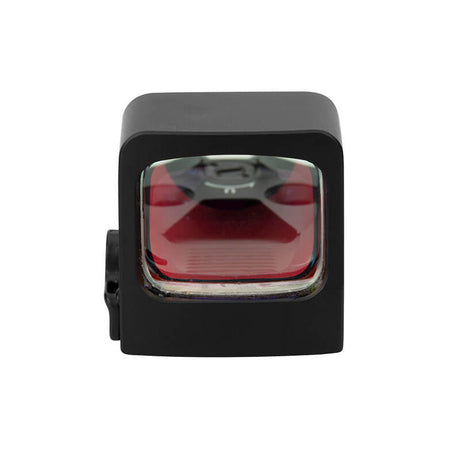

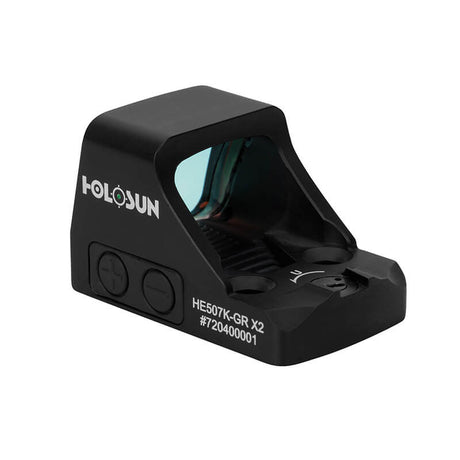

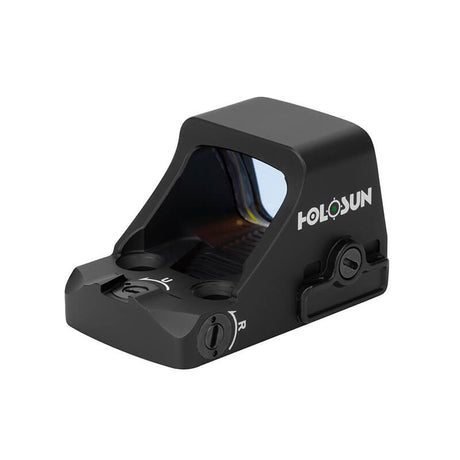

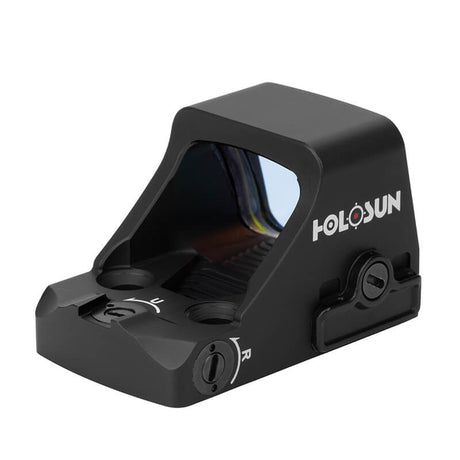

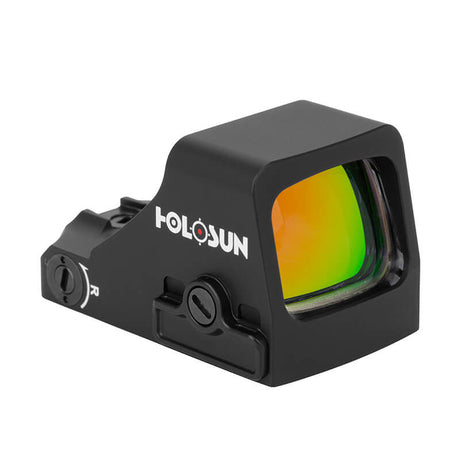

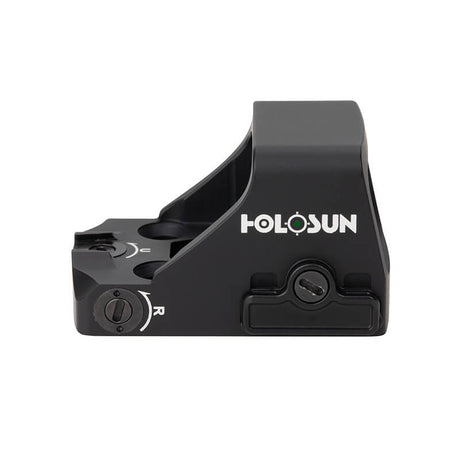

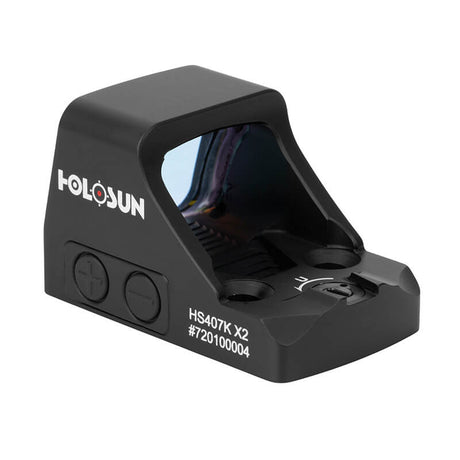

Kolimatori ar Holosun K-sērijas footprint

Skatīt visu

Kā uzstādīt kolimatoru ar Holosun K-sērijas footprint

Tas ir atkarīgs no tā, uz kādas ierīces vēlaties to uzstādīt.

Citi footprint standarti

Ir daudz dažādu bāžu kolimatora mehāniskajiem tēmēkļiem, bet pārējie visbiežāk sastopamie ir šādi:
