Shield RMSc footprint standard

Kādus kolimatorus varēsiet uzstādīt uz ,stiprinājuma ar RMSc vai Shield RMSc footprint? Vai varēsiet uzstādīt Sig Sauer Romeo Zero uz tās pašas plāksnes kā Shield RMSc? Šajā rakstā mēs aptveram pilnu Shield RMSc footprint saderību.

Footprint saderība izskaidrota

Ko nozīmē "footprint"? Termins footprint attiecas uz optiskās ierīces pamatnes ligzdu un skrūvju caurumu struktūru.

Un ko nozīmē tas, ka footprint ir saderīgi?

Katram optiskajam tēmeklim ir kāda montāžas pamatne. Pamatne sastāv no dažādās pozīcijās izvietotām tapām un skrūvju caurumiem, ko izmanto tēmekļa fiksēšanai pie stiprinājumiem. Ja jebkuri divi tēmekļi montāžai izmanto vienu un to pašu pamatni, mēs sakām, ka tiem ir vienāds footprint.

Šajā rakstā mēs parādām, kuriem kolimatoriem ir vienāds footprint.

Shield RMSc footprint raksts

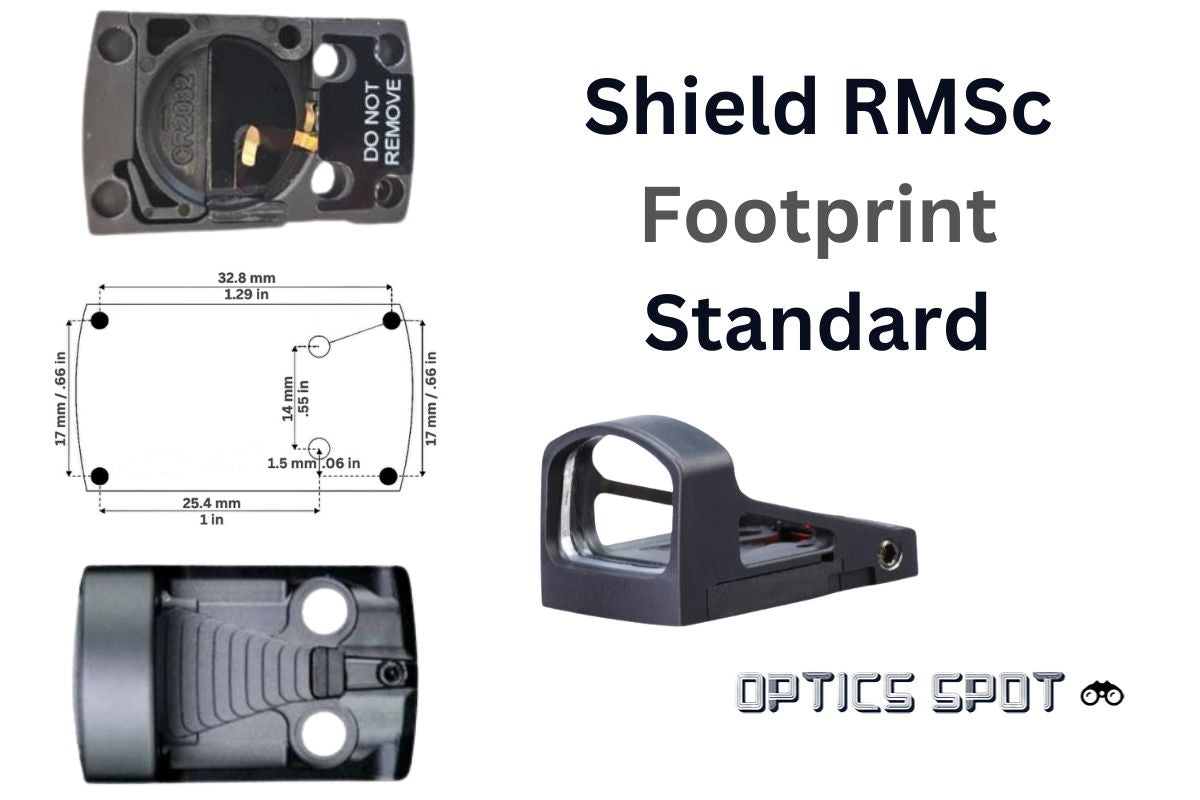

Shield RMSc footprint sastāv no četrām ligzdām tēmekļa stūros un diviem skrūvju caurumiem tēmekļa aizmugurē.

Gan priekšējās, gan aizmugurējās ligzdas atrodas 17mm / 0.66 inches attālumā viena no otras. Attālums no aizmugurējām ligzdām līdz priekšējām ligzdām ir 32,8mm / 1.29 inches. Šo četru ligzdu novietojums atbilst tapu novietojumam uz jebkura šī standarta stiprinājuma montāžas virsmas.

Skrūvju caurumi ir izvietoti optiskās ierīces aizmugurējā daļā. Tie kalpo tēmekļa fiksēšanai pie stiprinājumiem. Šie divi skrūvju caurumi atrodas 14mm / 0.55 inches attālumā viens no otra.

Skrūves, kas jāizmanto šiem skrūvju caurumiem, vienmēr ir iekļautas komplektā ar tēmekli.

Saderīgi kolimatori

RMSc footprint izmanto arī daudzi citi ražotāji tirgū.

Zemāk varat atrast pilnu mehānisko tēmēkļu sarakstu, kas darbosies ar Shield RMSc footprint.

Kolimatori ar Shield RMSc footprint

Skatīt visu

Kā uzstādīt kolimatoru ar Shield RMSc footprint

Tas ir atkarīgs no tā, uz kādas ierīces vēlaties to uzstādīt.

Citi footprint standarti

Kolimatoru mehānisko tēmēkļu pamatnes ir daudz un dažādas, bet pārējās visbiežāk sastopamās ir šādas:
